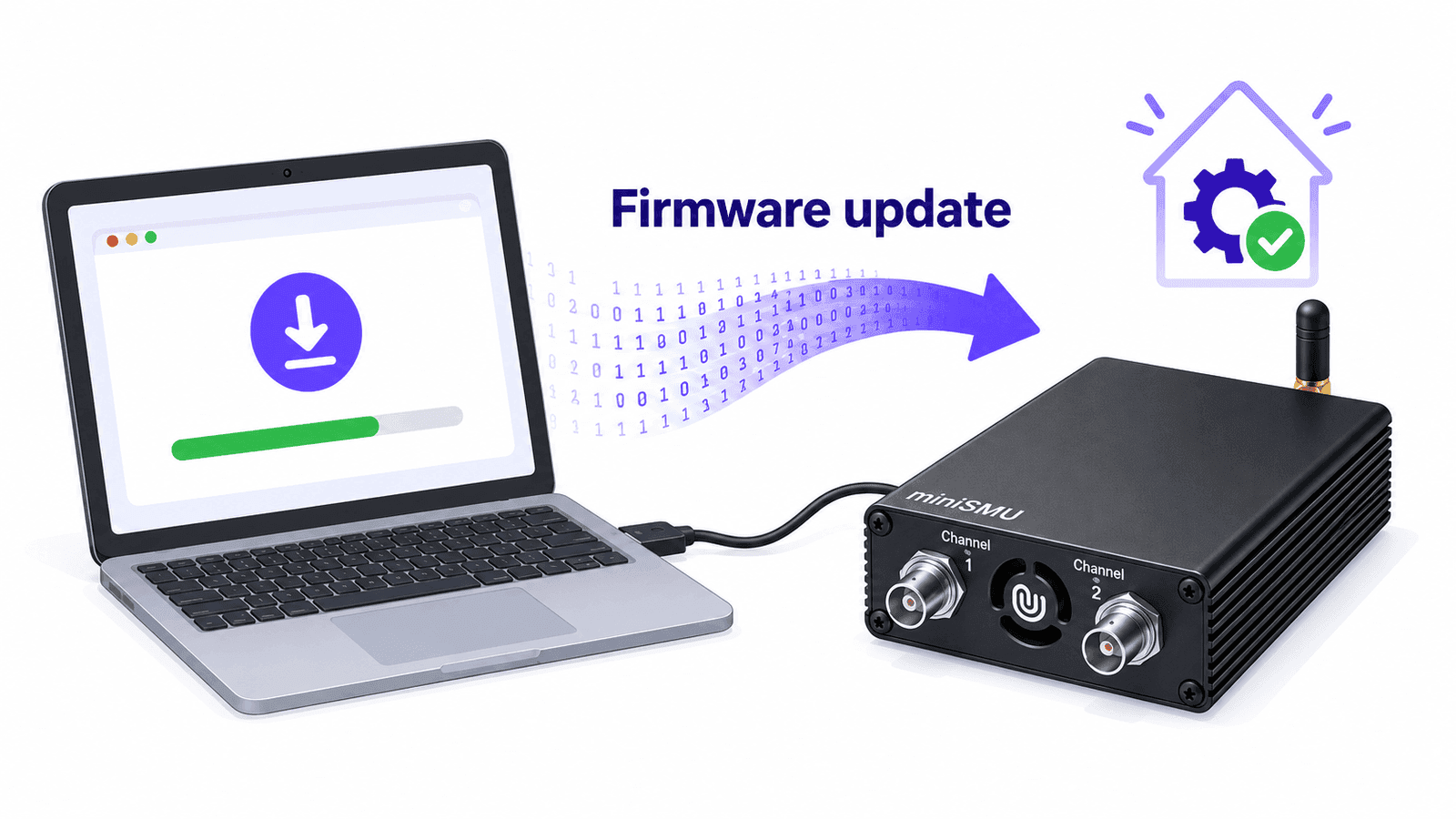

Sut i ddiweddaru cadarnwedd eich miniSMU

Mae diweddariadau cadarnwedd ar gyfer y miniSMU MS01 yn datgloi nodweddion newydd, yn gwella perfformiad ac yn trwsio bygiau. Os byddwch yn cadw eich dyfais yn gyfredol, bydd gennych fynediad at y galluoedd diweddaraf bob amser, o sgubiadau I-V wedi’u cyflymu gan y caledwedd i’r modd mesur Kelvin 4 gwifren.

Pam diweddaru eich cadarnwedd?

Mae diweddariadau cadarnwedd yn dod â gwelliannau gwirioneddol i’ch miniSMU. Dyma rai o’r nodweddion sydd wedi’u hychwanegu drwy ddiweddariadau cadarnwedd:

Sgubiadau I-V ar fwrdd y ddyfais (v1.3.4+)

Gallwch redeg sgubiadau foltedd yn uniongyrchol ar galedwedd y miniSMU, heb y gorbenion cyfathrebu rhwng eich cyfrifiadur a’r ddyfais. Mae hyn yn arwain at:

• Amseru mwy cyson rhwng pwyntiau mesur
• Llai o oedi I/O, felly mae’r sgubiad cyfan yn gyflymach
• Hyd at 1,000 o bwyntiau data ym mhob sgubiad, gydag amseroedd aros (dwell) y gallwch eu ffurfweddu

Dysgwch fwy yn y ddogfennaeth ar y sgubiad I-V ar fwrdd y ddyfais (On-board I-V Sweep).

Modd mesur Kelvin 4 gwifren

Dilëwch wallau gwrthiant y gwifrau o’ch mesuriadau drwy ddefnyddio dyluniad dwy sianel y miniSMU ar gyfer mesur 4 gwifren go iawn:

• Mae sianel 1 yn gweithredu fel y sianel force: mae’n cyflenwi foltedd ac yn mesur cerrynt
• Mae sianel 2 yn gweithredu fel y sianel sense: mae’n mesur foltedd â rhwystriant uchel
• Cewch ddarlleniadau cywir o foltedd y ddyfais, waeth beth fo hyd neu wrthiant y cebl

I gael golwg fanwl ar pam mae hyn yn bwysig wrth brofi celloedd solar, darllenwch ein canllaw ar gysylltiadau Kelvin wrth brofi I-V celloedd solar.

Trwsio bygiau a gwella sefydlogrwydd

Mae pob fersiwn newydd o’r cadarnwedd yn cynnwys atebion i broblemau a adroddwyd, a gwelliannau cyffredinol i’r sefydlogrwydd. Caiff y log newidiadau ei ddangos yn ystod y broses ddiweddaru, er mwyn i chi weld yn union beth sydd wedi newid.

Cyn i chi ddiweddaru

Cyn dechrau diweddaru’r cadarnwedd:

1. Cadwch unrhyw waith sydd ar y gweill - Bydd y broses ddiweddaru yn datgysylltu eich miniSMU am gyfnod byr
2. Cysylltwch drwy USB - Mae angen cysylltiad USB i ddiweddaru’r cadarnwedd (nid oes modd diweddaru dros Wi-Fi)
3. Defnyddiwch borwr cydnaws (ar gyfer y diweddarwr yn y porwr) - Chrome, Edge neu Opera, sy’n cefnogi’r Web Serial API

Dull 1: Y diweddarwr cadarnwedd yn y porwr

Y ffordd hawsaf o ddiweddaru eich miniSMU yw drwy ddefnyddio ein hofferyn yn y porwr yn undalogic.com/minismu/firmware-update.

Cyfarwyddiadau cam wrth gam

1. Cysylltwch eich miniSMU â’ch cyfrifiadur drwy USB

2. Agorwch y dudalen diweddaru cadarnwedd yn undalogic.com/minismu/firmware-update yn Chrome, Edge neu Opera

3. Cliciwch ‘Connect Device’ a dewiswch eich miniSMU yn y dewisydd porth cyfresol

4. Edrychwch ar wybodaeth eich dyfais - Mae’r offeryn yn dangos fersiwn bresennol y cadarnwedd, y rhif cyfresol a model y ddyfais

5. Chwiliwch am ddiweddariadau - Os oes fersiwn fwy newydd o’r cadarnwedd ar gael, fe welwch rif y fersiwn a’r nodiadau rhyddhau

6. Cliciwch ‘Start Firmware Update’ - Bydd yr offeryn yn:

   • Lawrlwytho’r cadarnwedd diweddaraf
   • Ei uwchlwytho i’ch miniSMU
   • Ailgychwyn y ddyfais yn awtomatig

7. Ailgysylltwch i wirio - Ar ôl i’r ddyfais ailgychwyn, ailgysylltwch i gadarnhau fersiwn newydd y cadarnwedd

Dull 2: Ap bwrdd gwaith miniSMU

Mae gan ap bwrdd gwaith miniSMU hefyd nodwedd adeiledig ar gyfer diweddaru’r cadarnwedd.

Cyfarwyddiadau cam wrth gam

1. Lawrlwythwch a gosodwch ap miniSMU os nad ydych wedi gwneud hynny eisoes

2. Cysylltwch eich miniSMU drwy USB ac agorwch yr ap

3. Cysylltwch â’r porth cyfresol gan ddefnyddio’r dewisydd porth yn yr ap

4. Cliciwch yr eicon a dewiswch ‘Firmware Update’ ar y tab Start yn yr ap

5. Cliciwch ‘Download Latest Firmware’ - Bydd yr ap yn chwilio’n awtomatig am y diweddariad diweddaraf sydd ar gael.

6. Edrychwch ar fanylion y diweddariad, a chliciwch ‘Upload Firmware’ os oes fersiwn newydd ar gael

7. Arhoswch i’r diweddariad orffen - Bydd yr ap yn dangos y cynnydd wrth i’r cadarnwedd gael ei lawrlwytho a’i ysgrifennu i gof fflach y ddyfais

8. Ailgysylltwch ar ôl yr ailgychwyn - Bydd y miniSMU yn ailgychwyn yn awtomatig; ailgysylltwch i wirio’r diweddariad

Datrys problemau

‘Web Serial API is not supported’

Mae’r gwall hwn yn ymddangos pan fyddwch yn defnyddio porwr nad yw’n cefnogi Web Serial. Newidiwch i Chrome, Edge neu Opera (fersiwn 89 neu fersiwn fwy diweddar).

‘Update Blocked’ ar gyfer cadarnwedd v1.0.3 neu gynharach

Am resymau diogelwch, mae angen proses ddiweddaru â llaw ar ddyfeisiau sy’n rhedeg cadarnwedd fersiwn 1.0.3 neu gynharach. Cysylltwch â support@undalogic.com am gymorth.

Nid yw’r ddyfais yn ymddangos yn y rhestr o byrth

• Gwnewch yn siŵr bod eich miniSMU wedi’i droi ymlaen ac wedi’i gysylltu drwy USB
• Rhowch gynnig ar gebl USB neu borth gwahanol
• Ar Windows, gwiriwch fod y gyrwyr cywir wedi’u gosod (dylai’r ddyfais ymddangos fel porth COM yn Device Manager)
• Caewch unrhyw raglenni eraill a allai fod yn defnyddio’r porth cyfresol (gan gynnwys copïau eraill o ap miniSMU sy’n rhedeg)

Mae’n ymddangos bod y diweddariad wedi rhewi

Gall y broses uwchlwytho gymryd hyd at funud, yn dibynnu ar faint y cadarnwedd. Os nad yw’r cynnydd wedi symud ers mwy na 2 funud:

1. Peidiwch â thynnu plwg y ddyfais ar unwaith
2. Arhoswch funud arall i weld a yw’n ailddechrau
3. Os nad yw’n ymateb o hyd, datgysylltwch y cebl USB a’i ailgysylltu
4. Rhowch gynnig ar y broses ddiweddaru eto

Nid yw’r ddyfais yn cychwyn ar ôl diweddaru

Mewn achosion prin, os caiff diweddariad ei dorri ar ei hanner, efallai na fydd y ddyfais yn cychwyn yn gywir. Gallwch adfer y cadarnwedd blaenorol a oedd yn gweithio drwy ddefnyddio’r modd adfer adeiledig:

1. Datgysylltwch y miniSMU oddi wrth bŵer USB
2. Dewch o hyd i’r botwm ‘User’ ar gefn y miniSMU
3. Gwasgwch y botwm User a’i ddal i lawr cyn cysylltu’r pŵer
4. Cysylltwch y cebl USB gan barhau i ddal y botwm
5. Daliwch y botwm am 10 eiliad, yna gollyngwch ef

Bydd y miniSMU yn cychwyn gan ddefnyddio’r fersiwn ddiwethaf o’r cadarnwedd y gwyddys ei bod yn gweithio’n iawn. Ar ôl adfer y ddyfais, gallwch geisio diweddaru’r cadarnwedd eto. Os na fydd y ddyfais yn cychwyn o hyd ar ôl dilyn y camau hyn, cysylltwch â support@undalogic.com am ragor o gymorth.

Gwirio fersiwn bresennol eich cadarnwedd

Mae sawl ffordd o wirio fersiwn bresennol eich cadarnwedd:

Defnyddio ap miniSMU

Ar ôl cysylltu, ewch i’r tab ‘About’ i weld gwybodaeth eich dyfais, gan gynnwys fersiwn y cadarnwedd.

Defnyddio Python

from minismu_py import SMU

smu = SMU()
smu.connect("COM3")  # Replace with your port
print(smu.get_identity())  # Returns model and firmware version

Edrychwch ar ystorfa GitHub minismu_py i gael cyfarwyddiadau gosod a rhagor o enghreifftiau.

Defnyddio gorchmynion uniongyrchol

Anfonwch y gorchymyn SCPI *IDN? drwy derfynell gyfresol i gael llinyn adnabod y ddyfais, sy’n cynnwys fersiwn y cadarnwedd.

Crynodeb

Mae’n hawdd cadw cadarnwedd eich miniSMU yn gyfredol, naill ai gyda’r diweddarwr yn y porwr neu gyda’r ap bwrdd gwaith. Mae diweddaru’n rheolaidd yn sicrhau bod gennych y nodweddion diweddaraf, fel sgubiadau I-V ar fwrdd y ddyfais a mesur Kelvin 4 gwifren, ynghyd â gwelliannau perfformiad ac atebion i fygiau.

Os cewch unrhyw broblemau yn ystod y broses ddiweddaru, mae croeso i chi gysylltu â support@undalogic.com am gymorth.
