Aufbau und Bedienelemente des Geräts

Überblick über den Aufbau und die Bedienelemente der miniSMU MS01

Die miniSMU MS01 ist kompakt und funktional gestaltet und für die Steuerung per Computer optimiert. Dieser Abschnitt gibt einen ausführlichen Überblick über Aufbau und Bedienelemente des Geräts, damit Sie sich mit seinen Funktionen vertraut machen können.

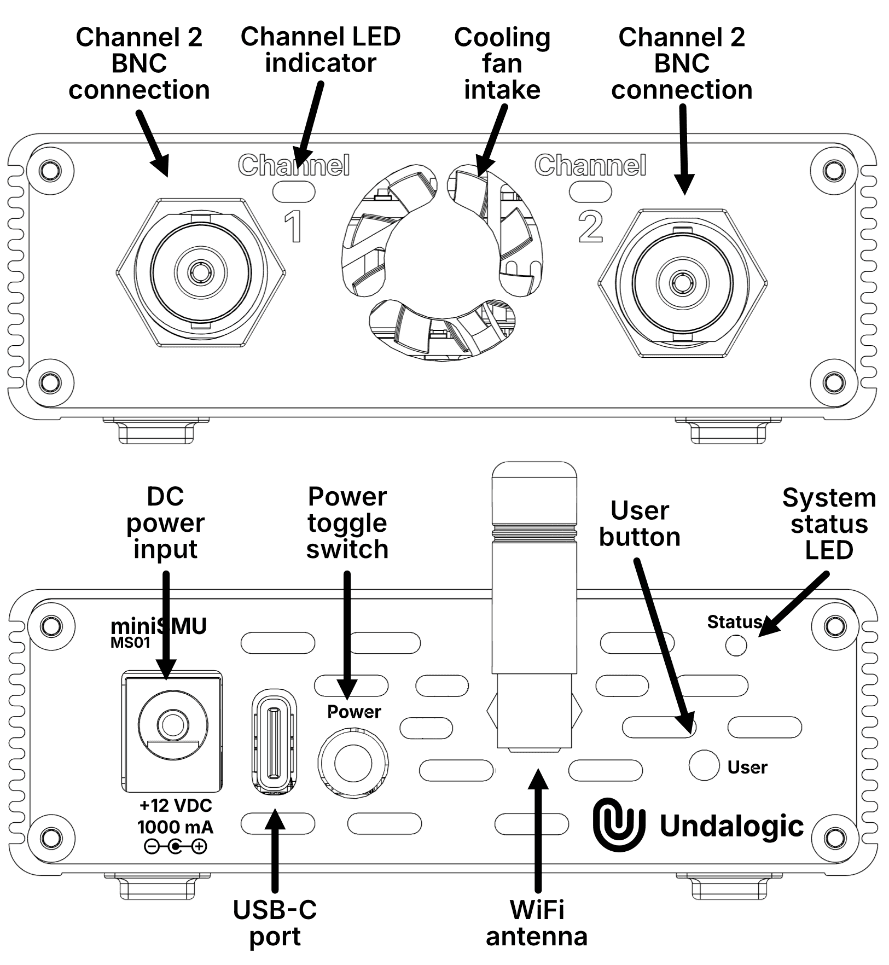

Front- und Rückseite der miniSMU MS01

Frontplatte

Auf der Frontplatte der miniSMU MS01 befinden sich die wichtigsten Messanschlüsse und die Statusanzeigen:

Kanalanschlüsse

  • BNC-Buchse Kanal 1 – Hauptanschluss für Messungen auf Kanal 1
  • BNC-Buchse Kanal 2 – Hauptanschluss für Messungen auf Kanal 2

Die BNC-Buchsen bieten eine sichere und zuverlässige Verbindung für Ihre Messleitungen. Der Innenleiter führt das Signal, der Außenleiter (Schirm) dient als Bezugsmasse.

Statusanzeigen

  • Status-LED für Kanal 1 – zeigt den Betriebszustand von Kanal 1 an
  • Status-LED für Kanal 2 – zeigt den Betriebszustand von Kanal 2 an

Die Status-LEDs zeigen auf einen Blick, wie jeder Kanal arbeitet. Ausführliche Informationen zu den LED-Anzeigen finden Sie im Abschnitt Anzeigen und Bedienelemente.

Kühlung

  • Lufteinlass für den Lüfter – lässt Kühlluft für das Wärmemanagement einströmen

Halten Sie den Lufteinlass frei, damit die Luft ungehindert strömen kann und sich das Gerät im Betrieb nicht überhitzt.

Rückseite

Auf der Rückseite befinden sich alle Schnittstellen für Anbindung, Stromversorgung und Bedienung:

Stromanschlüsse

  • 12-V-DC-Hohlbuchse (Mittelkontakt positiv) – zum Anschluss des mitgelieferten Netzteils
  • USB-C-Anschluss (USB 2.0) – für die Verbindung zum Computer und optional zur Stromversorgung (mit begrenztem Strom)

Bedienelemente

  • Ein-/Aus-Kippschalter – Hauptschalter des Geräts
  • Benutzertaste – Multifunktionstaste zur WLAN-Steuerung und für weitere Funktionen

Anbindung

  • SMA-Antennenanschluss für WLAN – Anschluss für die mitgelieferte WLAN-Antenne

Belüftung

  • Luftauslassschlitze des Lüfters – hier tritt die Kühlluft aus

Achten Sie darauf, dass sowohl die Lufteinlässe auf der Frontplatte als auch die Auslassschlitze auf der Rückseite frei bleiben, damit das Gerät ausreichend gekühlt wird.

Unterseite

Auf der Unterseite des Geräts befinden sich:

  • Gummifüße – für einen sicheren Stand und zur Stoßdämpfung
  • Typenschild – mit Seriennummer, regulatorischen Angaben und Daten zur Stromversorgung

Mechanische Eigenschaften

Bei der Konstruktion der miniSMU MS01 standen einige wichtige mechanische Eigenschaften im Vordergrund:

  • Kompakte Stellfläche – 137 mm x 82 mm x 29 mm (einschließlich WLAN-Antenne)
  • Leichte Bauweise – wiegt nur 225 g
  • Robustes Gehäuse – schützt die inneren Bauteile und leitet zugleich Wärme ab
  • Mobile Bauform – lässt sich leicht zwischen Arbeitsplätzen oder zu Messorten im Feld transportieren

Hinweise zum Anschließen

Beachten Sie beim Anschließen von Kabeln an Ihre miniSMU MS01:

  • Richten Sie die Stecker richtig aus, bevor Sie Druck ausüben
  • Stecken Sie Stecker nicht mit Gewalt ein, da dies die Buchsen beschädigen kann
  • Sorgen Sie für eine Zugentlastung der Kabel, damit die Anschlüsse im Betrieb nicht beschädigt werden
  • Verlegen Sie die Kabel ordentlich, damit sie nicht versehentlich abgezogen werden

Wenn Sie den Aufbau Ihrer miniSMU MS01 kennen, können Sie sie effizient bedienen und richtig pflegen. Ausführlichere Informationen zu den Statusanzeigen und Bedienelementen finden Sie im nächsten Abschnitt.
