Warum Kelvin-Anschlüsse bei der I-V-Messung von Solarzellen wichtig sind

Bei der Charakterisierung von Solarzellen ist Messgenauigkeit entscheidend! Schon kleine Fehler bei der Spannungsmessung können berechnete Kenngrößen wie Füllfaktor, Serienwiderstand und Wirkungsgrad deutlich beeinflussen. Eine der häufigsten Fehlerquellen bei I-V-Messungen ist der Leitungswiderstand, und die Lösung sind Kelvin-Anschlüsse (4-Leiter-Anschlüsse).

Das Problem: der Leitungs­widerstand

Bei einer herkömmlichen 2-Leiter-Messung messen dieselben Leitungen, die den Strom zu Ihrem Bauelement führen, auch die Spannung. Daraus ergibt sich ein grundsätzliches Problem: Nach dem ohmschen Gesetz geht der Spannungsabfall am Leitungswiderstand in Ihre Messung ein.

Nehmen wir einen typischen Aufbau mit Messleitungen, die zusammen einen Widerstand von 0,1 Ω haben. Wenn Sie eine Solarzelle messen, die im Punkt maximaler Leistung 100 mA liefert, ergibt sich nach dem ohmschen Gesetz:

V_error = I × R_lead = 0.1A × 0.1Ω = 10mV

Ein Fehler von 10 mV mag klein erscheinen. Bei einer Solarzelle mit einer Voc von 0,6 V entspricht er jedoch einem Fehler von 1,7 % bezogen auf Voc, und der Fehler wächst mit dem Strom. In der Nähe des Punkts maximaler Leistung, wo die Ströme fast am höchsten sind, kann dieser Spannungsfehler den gemessenen Wirkungsgrad Ihrer Zelle erheblich verfälschen!

Mit dem interaktiven Rechner unten können Sie sehen, wie sich der Leitungswiderstand auf Ihre Messungen auswirkt:

Wie sich das auf Ihre Ergebnisse auswirkt

Fehler durch den Leitungswiderstand verschieben Ihre I-V-Kennlinie nicht nur; sie verzerren sie so, dass die daraus bestimmten Kenngrößen verfälscht werden:

Füllfaktor

Der Füllfaktor reagiert besonders empfindlich auf Spannungsfehler in der Nähe des Punkts maximaler Leistung. Durch den Leitungswiderstand wirkt die I-V-Kennlinie „runder“, und der berechnete Füllfaktor sinkt künstlich. Ein Bauelement mit einem tatsächlichen FF von 0,78 kann mit 0,74 gemessen werden, ein erheblicher Unterschied, wenn Sie die Leistungsfähigkeit von Bauelementen vergleichen.

Serienwiderstand

Der Leitungswiderstand addiert sich direkt zu Ihrem berechneten Serienwiderstand. Wenn Sie den intrinsischen Rs Ihrer Solarzelle bestimmen möchten, um die Kontaktmetallisierung zu optimieren, messen Sie am Ende Ihren Messaufbau statt Ihres Bauelements.

Wirkungsgrad

Da der Wirkungsgrad von Voc, Isc und FF abhängt, schlagen sich Fehler in jeder dieser Größen in Ihrem endgültigen PCE-Wert nieder. In der Forschung, wo Sie schrittweise Verbesserungen der Leistungsfähigkeit von Bauelementen verfolgen, kann diese Unsicherheit echte Fortschritte verdecken (ganz zu schweigen davon, dass sie womöglich den Impact Ihrer Veröffentlichung schmälert!).

Die Lösung: 4-Leiter-Kelvin-Messung

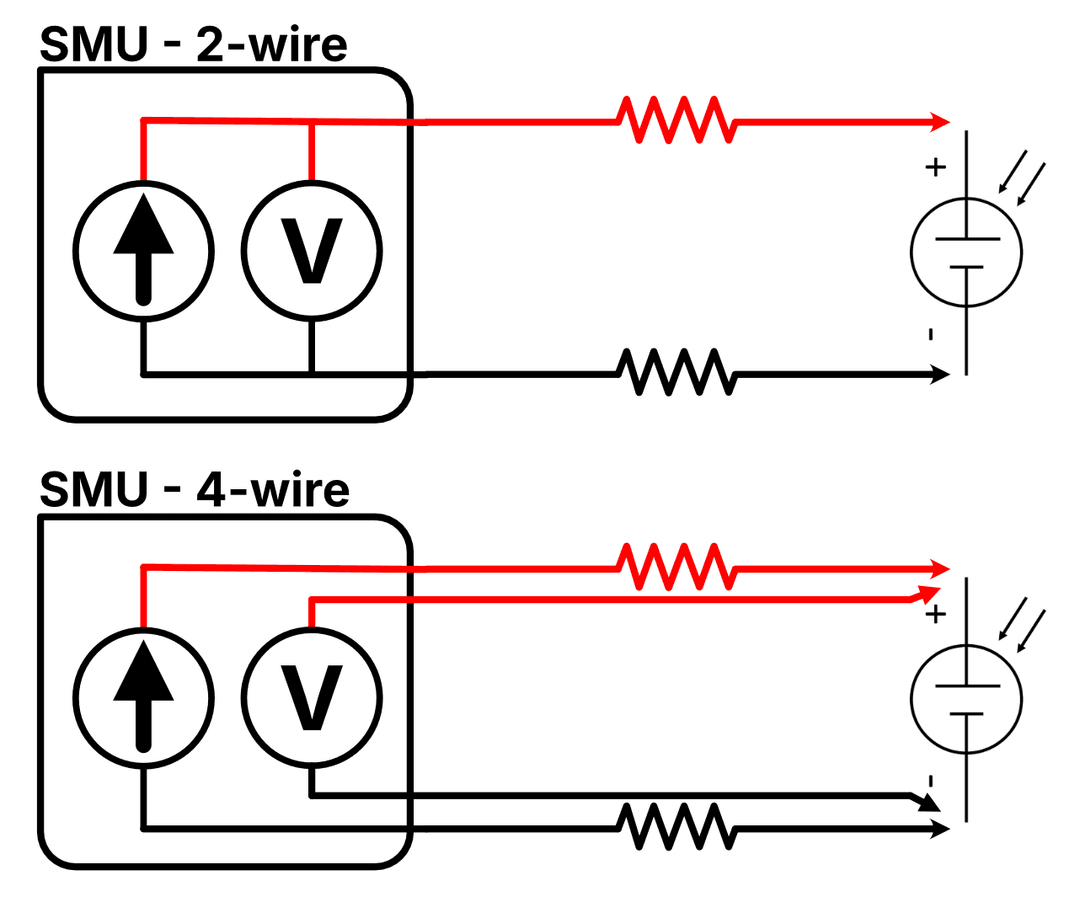

Das Diagramm unten zeigt den wesentlichen Unterschied zwischen 2-Leiter- und 4-Leiter-Messanordnungen.

Bei einem 2-Leiter-Aufbau teilen sich Stromquelle und Voltmeter dasselbe Leitungspaar. Das Voltmeter misst an den Anschlüssen der SMU, sodass der Leitungswiderstand (als Zickzack-Widerstände dargestellt) in die Spannungsmessung eingeht. Jeder Strom, der durch diese Widerstände fließt, erzeugt einen Spannungsabfall, der Ihre Messung verfälscht.

Bei einem 4-Leiter-Aufbau hat die Stromquelle eigene Force-Leitungen, während das Voltmeter separate Sense-Leitungen verwendet, die direkt an den Anschlüssen des Bauelements angeschlossen sind. Da durch die Sense-Leitungen praktisch kein Strom fließt (bei der miniSMU MS01 typischerweise im Nanoampere-Bereich), ist der Spannungsabfall an ihrem Widerstand vernachlässigbar. Das Voltmeter misst die tatsächliche Spannung am Bauelement, unabhängig davon, wie lang oder hochohmig die Force-Leitungen sind.

Sehen Sie den Unterschied

Das interaktive Diagramm unten zeigt, wie der Leitungswiderstand Ihre gemessene I-V-Kennlinie verzerrt. Die grüne Kurve stellt die tatsächliche Kennlinie des Bauelements dar (das Ergebnis einer 4-Leiter-Messung), die rote Kurve zeigt, was Sie mit 2-Leiter-Anschlüssen tatsächlich messen würden. Verschieben Sie die Schieberegler, um zu sehen, wie sich die Parameter des Bauelements und der Leitungswiderstand auf den Messfehler auswirken:

Kelvin-Anschlüsse mit der miniSMU nutzen

Die miniSMU MS01 unterstützt die 4-Leiter-Kelvin-Messung dank ihrer Zweikanal-Architektur:

1. Kanal 1 dient als Force-Kanal: Er liefert Spannung und misst Strom
2. Kanal 2 dient als Sense-Kanal: Er misst die Spannung hochohmig

Wann Sie den 4-Leiter-Modus verwenden sollten

Die 4-Leiter-Messung empfiehlt sich immer dann, wenn:

• hohe Ströme im Spiel sind: Der Spannungsfehler wächst mit dem Strom und ist daher in der Nähe von Isc am kritischsten
• lange oder dünne Kabel verwendet werden: Ein höherer Leitungswiderstand bedeutet größere Fehler. Vielleicht sitzt Ihre Solarzelle ja am Ende langer Leitungen, die sich durch eine Glovebox schlängeln!
• Sie genaue Werte für den Serienwiderstand brauchen: Unverzichtbar für Studien zur Kontaktoptimierung
• Sie Bauelemente quantitativ vergleichen: Aufbaubedingte Unterschiede entfallen
• Sie Ergebnisse veröffentlichen oder berichten: Ihre Daten zeigen dann das Bauelement, nicht Ihre Kabel

Für schnelle Screening-Messungen oder relative Vergleiche, bei denen es nicht auf absolute Genauigkeit ankommt, können 2-Leiter-Messungen ausreichen.

Anschluss

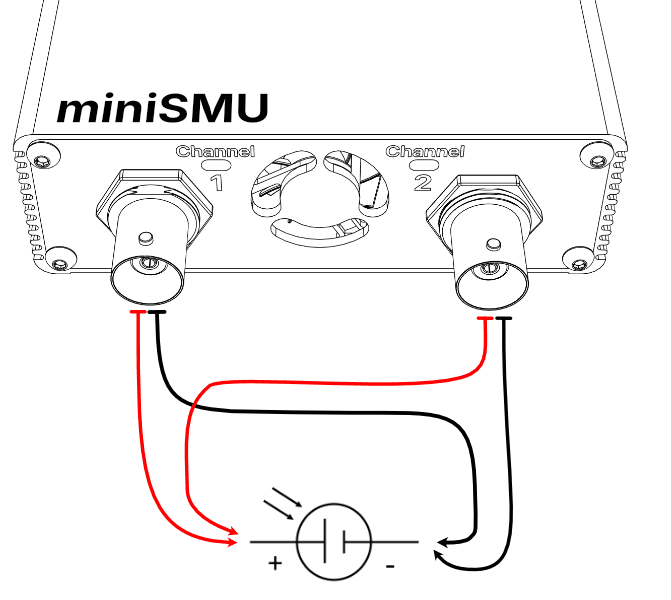

Schließen Sie Ihre Solarzelle wie folgt an:

Die Sense-Anschlüsse (CH2) sollten so nah wie möglich am Bauelement liegen, idealerweise direkt an den Kontaktpads oder Anschlüssen.

4-Leiter-Modus aktivieren

Der 4-Leiter-Modus steht in der miniSMU-App, über die Python-Bibliothek minismu_py oder über direkte Befehle zur Verfügung.

In der miniSMU-App:

1. Verbinden Sie sich mit dem Port der miniSMU
2. Wechseln Sie zum Tab „About“
3. Aktivieren Sie 4-Wire Mode
4. Kanal 2 wird automatisch für die hochohmige Spannungsmessung konfiguriert, wenn Kanal 1 für Messungen aktiv ist

Bei aktivem 4-Leiter-Modus zeigt die App die tatsächliche Spannung am Bauelement von Kanal 2 an, während Kanal 1 die Strommessung übernimmt. Solange der 4-Leiter-Modus aktiv ist, kann Kanal 2 nicht als separater SMU-Kanal verwendet werden.

Python-API

Wenn Sie Messungen mit Python und der Bibliothek minismu_py automatisieren, aktivieren Sie den 4-Leiter-Modus so:

from minismu_py import SMU

smu = SMU()
smu.connect("COM3")  # Replace with your port

# Enable 4-wire Kelvin sensing
smu.enable_fourwire_mode()

# Configure CH1 for voltage sourcing
smu.set_mode(1, "FVMI")

# Run an I-V sweep - returns CH1 current + CH2 voltage
result = smu.run_iv_sweep(
    channel=1,
    start_voltage=-0.1,
    end_voltage=0.7,
    points=100,
    dwell_ms=50
)

# Disable 4-wire mode when done
smu.disable_fourwire_mode()

Sie können auch den aktuellen Status des 4-Leiter-Modus abfragen:

if smu.get_fourwire_mode():
    print("4-wire mode is active")

Direkte SCPI-Befehle

Für die direkte serielle Kommunikation oder die Einbindung in andere Tools akzeptiert die miniSMU die folgenden SCPI-Befehle für den 4-Leiter-Modus:

Bei aktiviertem 4-Leiter-Modus gilt:

• CH1 dient als Force-Kanal (liefert Spannung, misst Strom)
• CH2 dient als Sense-Kanal (hochohmige Spannungsmessung)
• Messungen an CH1 liefern den Strom von CH1 zusammen mit der Spannung von CH2
• OUTP1 ON/OFF schaltet beide Kanäle gemeinsam

Praktische Tipps

Störeinkopplung in die Sense-Leitungen minimieren

Sense-Leitungen führen zwar keinen Strom, können aber Störungen aufnehmen. Führen Sie Sense-Leitungen:

• miteinander verdrillt oder geschirmt
• fern von Netz- und Leistungskabeln und schaltender Elektronik
• so kurz wie praktikabel

Sense-Leitungen am Bauelement anschließen

Der Vorteil der Kelvin-Messung geht verloren, wenn Sie die Sense-Leitungen an derselben Stelle anschließen wie die Force-Leitungen. Achten Sie darauf, dass die Sense-Anschlüsse an den Anschlüssen des Bauelements liegen und nicht an einem Zwischenpunkt.

Aufbau überprüfen

So prüfen Sie schnell, ob der 4-Leiter-Modus funktioniert: Messen Sie einen bekannten Widerstand sowohl im 2-Leiter- als auch im 4-Leiter-Modus. Das Ergebnis der 4-Leiter-Messung sollte ungefähr um Ihren Leitungswiderstand niedriger sein.

Zusammenfassung

Für eine genaue Charakterisierung von Solarzellen beseitigt die 4-Leiter-Kelvin-Messung eine erhebliche Quelle systematischer Fehler. Dank des Zweikanal-Designs der miniSMU lassen sich Kelvin-Messungen unkompliziert umsetzen. So können Sie sicher sein, dass Ihre I-V-Kennlinien und die daraus bestimmten Kenngrößen die Leistungsfähigkeit Ihres Bauelements widerspiegeln, nicht Ihren Messaufbau.

Viel Erfolg beim Messen!
