miniSMU MS01 Technische Daten
Präzisions-Source-Measure-Unit für elektrische Messungen an kleinen elektronischen Bauelementen.

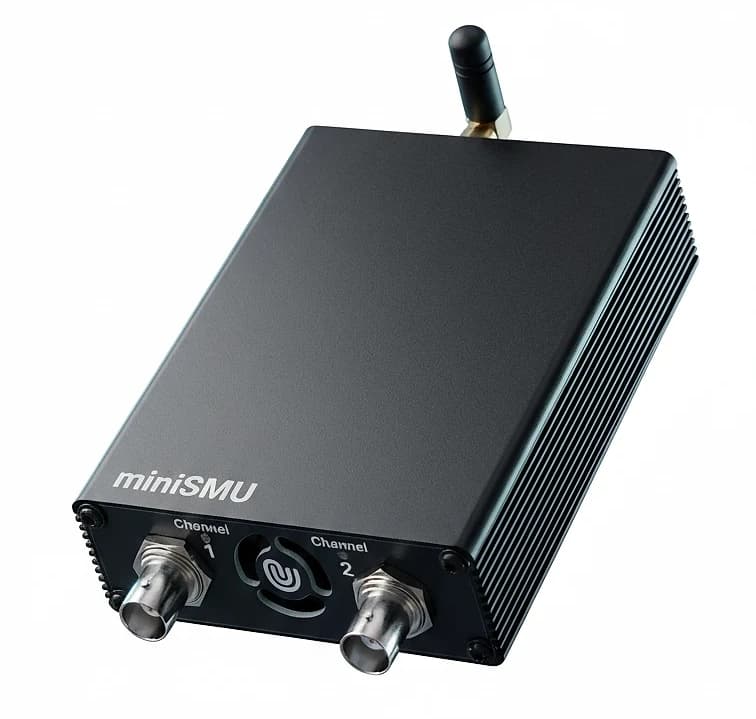

Die miniSMU MS01 ist eine kompakte, zweikanalige Source-Measure-Unit für die präzise elektrische Charakterisierung und Prüfung. Das vielseitige Gerät ist programmierbare Quelle und hochpräzises Messgerät zugleich – ideal für den Einsatz im Labor sowie in Forschung und Entwicklung.
Die miniSMU MS01 liefert Spannungen bis ±12 V oder Ströme bis ±180 mA und misst dabei gleichzeitig beide Größen. Sie unterstützt den 4-Quadranten-Betrieb und bietet fünf Strombereiche mit automatischer Umschaltung und einer Genauigkeit bis hinab zu ±15 nA Offset. Dank ihrer kleinen Stellfläche und der Anbindung über USB und WLAN ermöglicht die miniSMU MS01 komplexe I-V-Charakterisierungen und Leistungsanalysen – flexibel und genau.
Die wichtigsten Vorteile
Kompakt und mobil
Die kleinste zweikanalige 4-Quadranten-SMU, die Sie bekommen können. Ideal, wenn Sie das Gerät im Labor mitnehmen möchten oder viele miniSMUs für zahlreiche gleichzeitige Messungen brauchen.
Hohe Präzision und Genauigkeit
Dank hervorragender Präzision und Genauigkeit bei Spannung und Strom gelingen Messungen an kleinflächigen Bauelementen mühelos.
4-Quadranten-Betrieb
Anders als andere SMUs ihrer Klasse kann die miniSMU MS01 nicht nur Spannung, sondern auch Strom liefern. Ideal als präzise Stromquelle oder -senke und für Stabilitätsexperimente an LEDs.
Anbindung über USB und WLAN
Verbinden Sie das Gerät mit einem lokalen Rechner oder messen Sie an entfernten Geräten im lokalen Netzwerk.
Programmierbare Spannungs- und Stromgrenzen
Legen Sie Ihre Grenzwerte einmal fest, den Rest erledigt die miniSMU. Sie passt die Spannung automatisch an, wenn die Stromgrenze erreicht ist (oder den Strom, wenn die Spannungsgrenze erreicht ist). So bleiben empfindliche Bauelemente geschützt, während die Messung ohne Unterbrechung weiterläuft.
Technische Daten
| Elektrische Daten | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | 4-Quadranten-Source-Measure-Unit | ||||||||||||
| Anzahl der Kanäle | 2 | ||||||||||||
| Spannungsbereich | ±12,0 V | ||||||||||||
| Strombereich | ±180 mA | ||||||||||||
| Genauigkeit der Spannungsquelle | 0,15 % ± 1,5 mV | ||||||||||||
| Genauigkeit der Spannungsmessung | 0,15 % ± 1,5 mV | ||||||||||||
| Genauigkeit von Stromquelle und Strommessung |
| ||||||||||||
| Max. Leistung als Quelle und Senke | 2,1 W (pro Kanal) | ||||||||||||
| Abtastrate | 1000 Messwerte pro Sekunde | ||||||||||||
| Messmodi | 2-Leiter (Standard), 4-Leiter-Kelvin-Messung | ||||||||||||
| Mechanische Daten | |||||||||||||
| Anschlüsse |
| ||||||||||||
| Abmessungen (B × H × T) | 82 mm × 30 mm × 126 mm (einschließlich BNC-Buchsen, ohne Antenne) | ||||||||||||
| Gewicht | 225 g | ||||||||||||
| Gehäuse | Eloxiertes Aluminium. Gegenüber Prüflingen bis 50 V isoliert | ||||||||||||
| Stromversorgung | |||||||||||||
| USB |
| ||||||||||||
| Externes Netzteil (12 V DC) |
| ||||||||||||
| Umgebungsbedingungen | |||||||||||||
| Betriebstemperatur | 0 - 50 °C | ||||||||||||
| Luftfeuchtigkeit (Betrieb) | 0 - 80 % r. F. | ||||||||||||
| Lagertemperatur | -20 - 70 °C | ||||||||||||
| Konformität und Zertifizierungen | |||||||||||||
| Sicherheit |
| ||||||||||||
| EMV |
| ||||||||||||
| Funk |
| ||||||||||||
| Umwelt |
| ||||||||||||
| Schnittstellen | |||||||||||||
| USB |
| ||||||||||||
| WLAN |
| ||||||||||||
miniSMU MS01 · £499 zzgl. MwSt.
Die kompakteste zweikanalige SMU auf dem Markt. Auf Lager und ab sofort lieferbar.
miniSMU bestellenWeltweiter Versand aus Großbritannien · 1 Jahr Garantie · Kalibrierzertifikat inklusive
