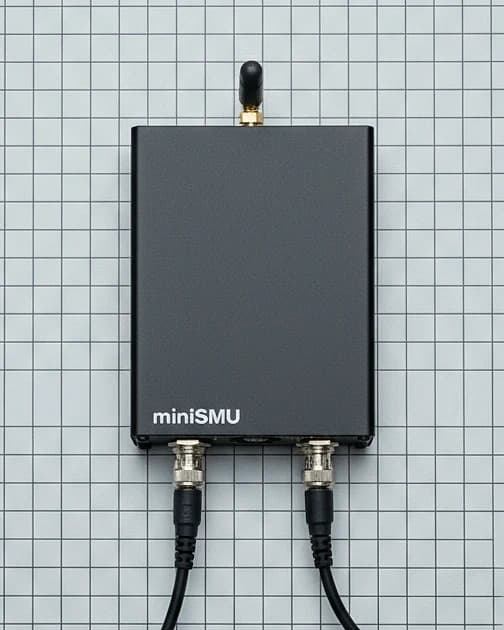

miniSMU MS01Unité source-mesure à deux voies
Moins de $700
£499 GBP · montant débité lors du paiement
Le miniSMU MS01 offre aux chercheurs une résolution de l’ordre du nanoampère, un fonctionnement en 4 quadrants et un pilotage USB + Wi-Fi, dans un boîtier compact prêt pour la paillasse.
Des performances de niveau laboratoire pour moins de $700 – une fraction du coût des SMU traditionnelles (généralement $1 800–$65 000+).
Choisi par des chercheurs à Oxford, Cambridge, au NREL et à Georgia Tech
Des chercheurs du monde entier nous font confiance
Des clients dans au moins 18 pays
Applications
Conçu pour la caractérisation de composants
Résolution de l’ordre du nanoampère et fonctionnement en 4 quadrants, pour fournir comme pour absorber, sur les deux voies. Mesures réalisées dans l’application miniSMU et présentées ici telles qu’elles s’affichent à l’écran.

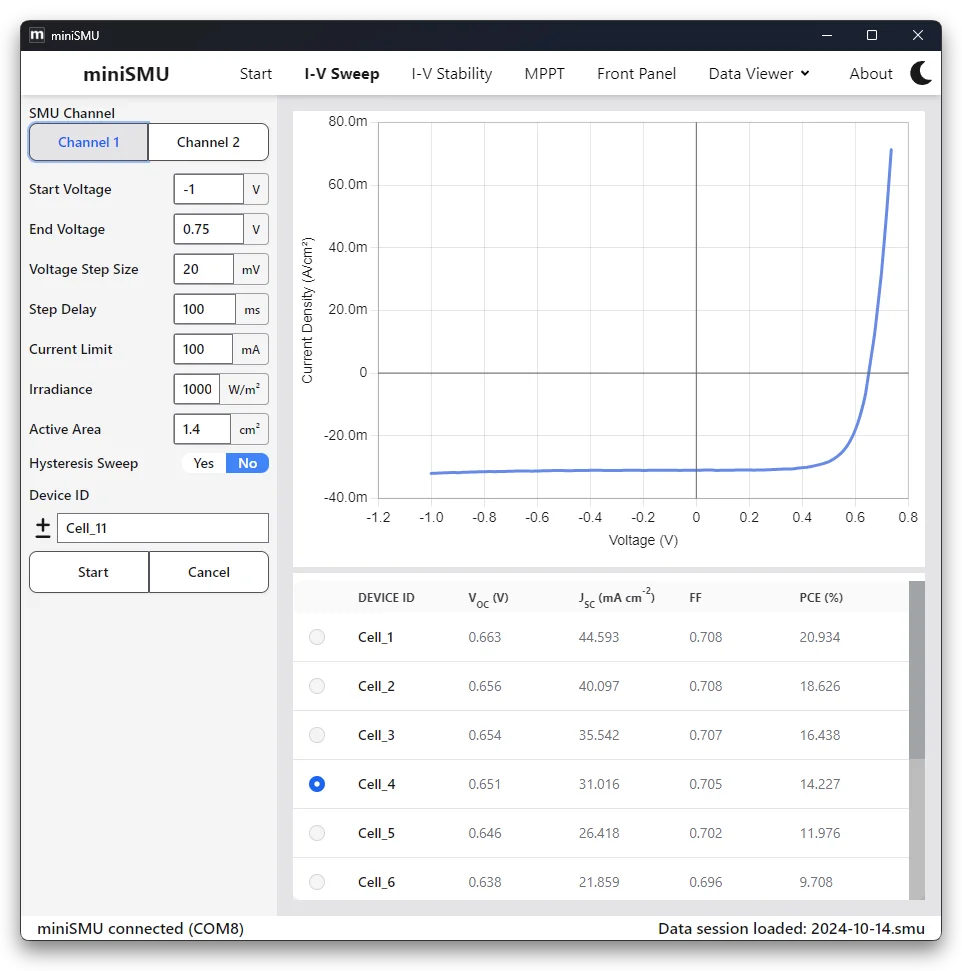

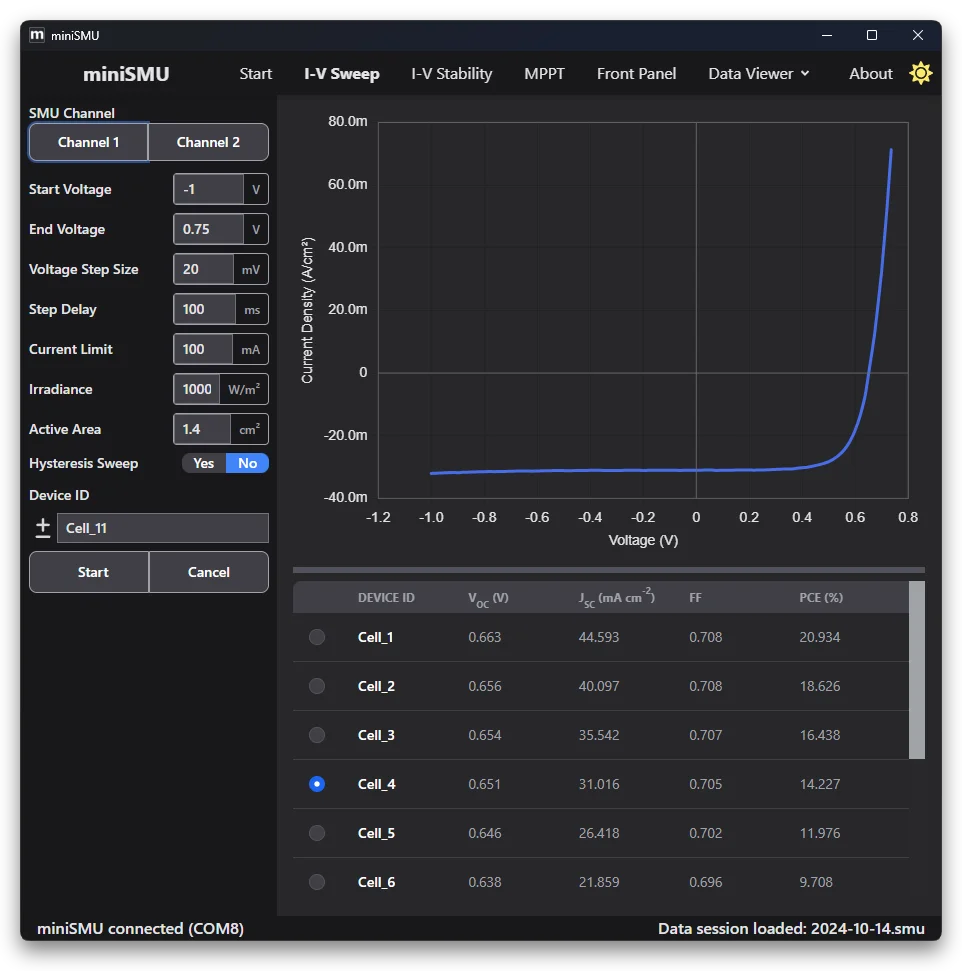

Cellules solaires et photodiodes
Balayage J-V avec extraction automatique du facteur de forme, du rendement (PCE), de Voc et de Jsc.

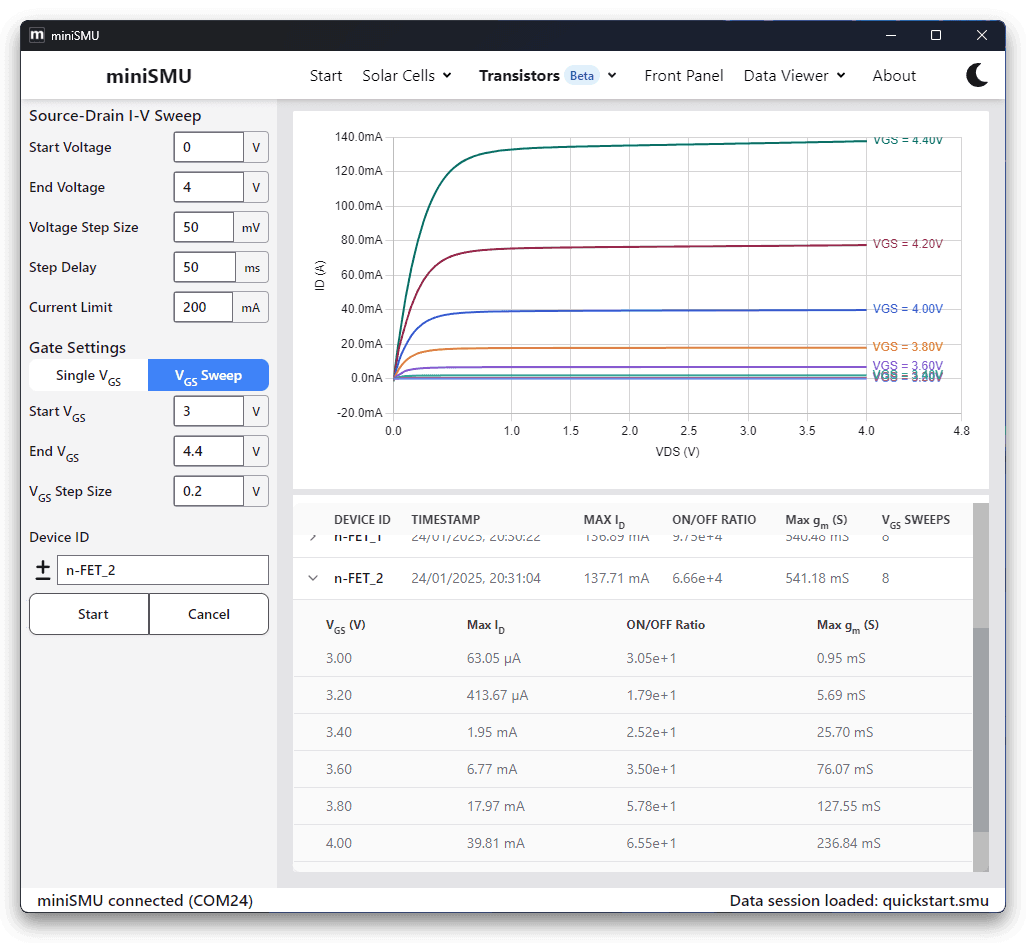

Transistors
Les deux voies pilotent la grille et le drain pour tracer les courbes de sortie et de transfert.

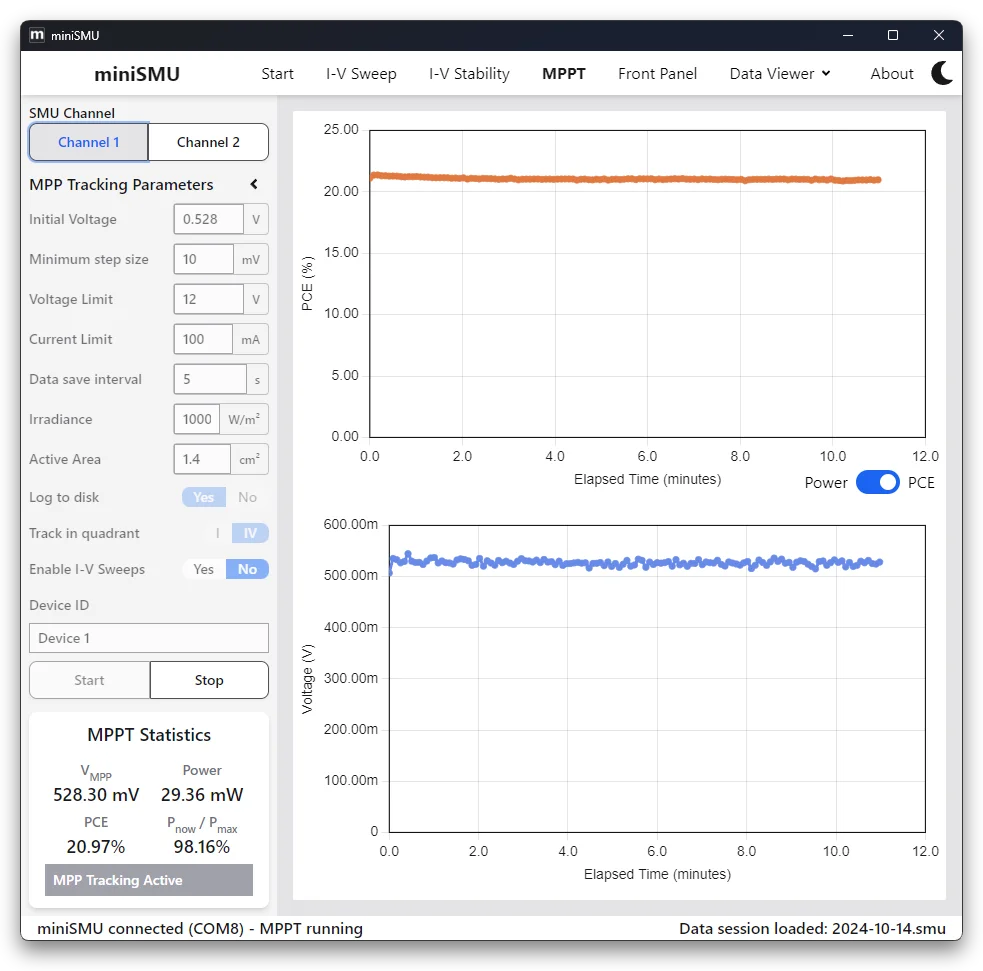

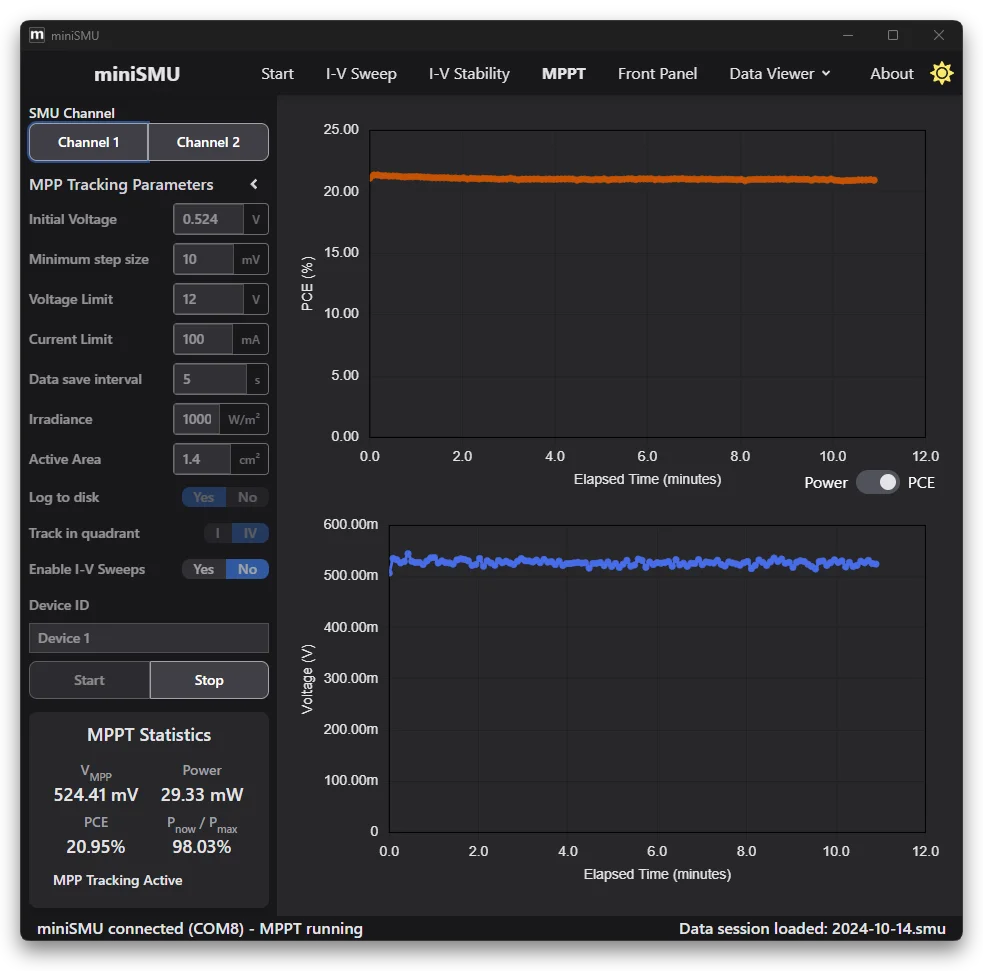

Batteries et stabilité
Enregistrement de longue durée et suivi du point de puissance maximale (MPP), avec export CSV.
Également utilisé pour les LED, les photodiodes organiques et à pérovskite, les transistors électrochimiques et imprimés, et la caractérisation de capteurs.
Fonctionnalités
Fonctionnalités
2 voies
Voies SMU indépendantes
Fonctionnement complet en 4 quadrants, pour fournir et absorber, sur les deux voies. Pilotez la grille et le drain d’un transistor avec un seul instrument.
Source V et I
Une vraie source de courant
Imposez un courant fixe et mesurez la tension. Idéal pour les tests de stabilité de LED, le cyclage de batteries et la polarisation de capteurs. La plupart des SMU à moins de $4 000 ne peuvent fournir qu’une tension.
±12 V · ±180 mA
Large plage de mesure
Fournissez et absorbez tension et courant dans les quatre quadrants, sur chaque voie.
±15 nA
Précision aux faibles courants
Cinq gammes de courant, jusqu’à 500 nA pleine échelle, pour mesurer finement les courants de fuite et d’obscurité de l’ordre du nanoampère.
ADC 24 bits
Acquisition haute résolution
La conversion delta-sigma 24 bits, avec suréchantillonnage réglable, vous permet d’arbitrer entre vitesse et plancher de bruit selon chaque mesure.
Gamme auto
Changement de gamme transparent
Les gammes de courant commutent automatiquement en cours de balayage, sans perturber votre mesure.
Limites V et I
Protection intégrée des composants
Des limites de compliance programmables en tension et en courant brident automatiquement la sortie, pour que les composants fragiles supportent un balayage complet, même sans surveillance.
USB-C + Wi-Fi
Sur la paillasse ou à distance
USB-C filaire, ou Wi-Fi 2,4 GHz pour mesurer n’importe où dans le laboratoire.
SCPI
Prêt pour l’automatisation
Bibliothèques Python et LabVIEW officielles, pilote SweepMe! dédié et jeu de commandes simple de type SCPI.
2 fils et 4 fils
Véritable mesure Kelvin 4 fils
Utilisez les deux voies du miniSMU ensemble pour éliminer les erreurs de mesure dues aux résistances de contact et des cordons, avec une véritable séparation force/sense à chaque borne du dispositif sous test. Indispensable pour mesurer avec précision le facteur de forme et le rendement (PCE) des cellules solaires, et pour caractériser des composants de faible résistance. Le mode 2 fils standard est également pris en charge.
Logiciel
Logiciel inclus
Chaque miniSMU est fourni avec un logiciel gratuit pour les balayages I-V, les mesures de stabilité, le cyclage de batteries, la caractérisation de BJT/FET, l’enregistrement de données, et plus encore.
- Visualisation et analyse des données en temps réel
- Outils d’analyse intégrés pour les cellules solaires, les LED, les BJT/FET et le cyclage de batteries
- Export CSV pour une intégration fluide des données
Besoin d’un balayage I-V rapide ou d’un enregistrement de données ? Une application web épurée s’exécute dans votre navigateur, sans rien installer.
Lancer l’application webCaractéristiques techniques
Caractéristiques
Électrique
- Voies
- 2 voies SMU indépendantes
- Plage de tension
- ±12 V
- Plage de courant
- ±180 mA par voie
- Précision en tension
- 0,15 % ± 1,5 mV
- Précision en courant
- 0,15 % + offset de la gamme
- Puissance max.
- 2,1 W par voie
- Fréquence d’échantillonnage
- 1 000 S/s
- Modes de mesure
- 2 fils et Kelvin 4 fils
Physique
- Dimensions
- 126 × 82 × 30 mm
- Poids
- 225 g
- Boîtier
- Aluminium
- Alimentation
- USB-C, ou 12 V DC au-delà de 50 mA
Interface
- Connectivité
- USB-C · Wi-Fi (2,4 GHz)
- Programmation
- SCPI · Python · LabVIEW · SweepMe!
- Micrologiciel
- Mises à jour sans fil (OTA)
